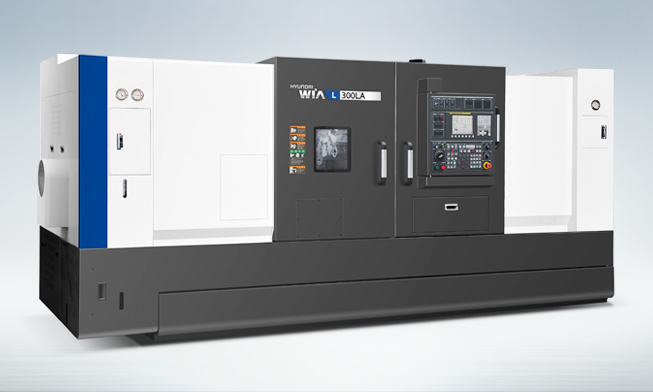

L300LA | L300LMA | L300LMSA

von | Jan. 24, 2018 | CNC Drehzentrum

L300LA | L300LMA | L300LMSA

Features

  • Garantierte Steifigkeit durch Verwendung einer Kastenführung für alle Achsen
  • Hochgenaue und hochsteife, direkt verbundene Gesamtstruktur
  • Hochgenaue Doppelanker-Methode mit Vorspannung

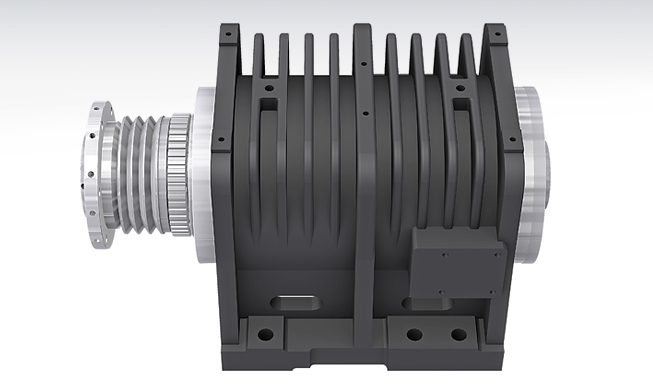

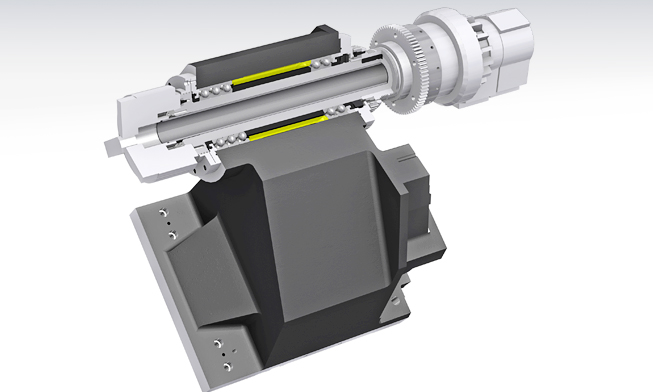

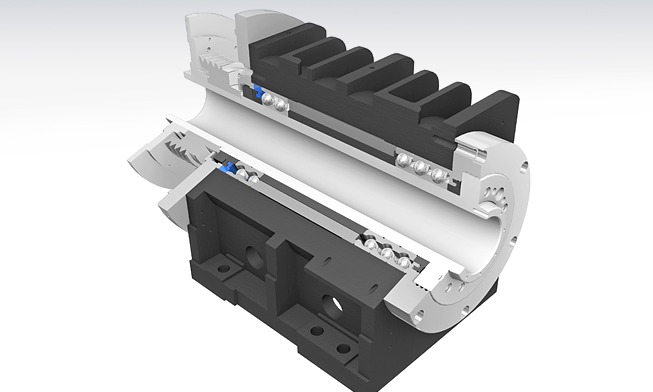

  • Minimale Wärmeverformung in der Hauptspindel

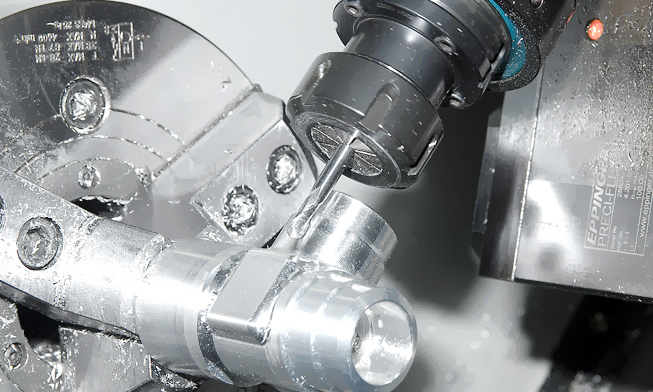

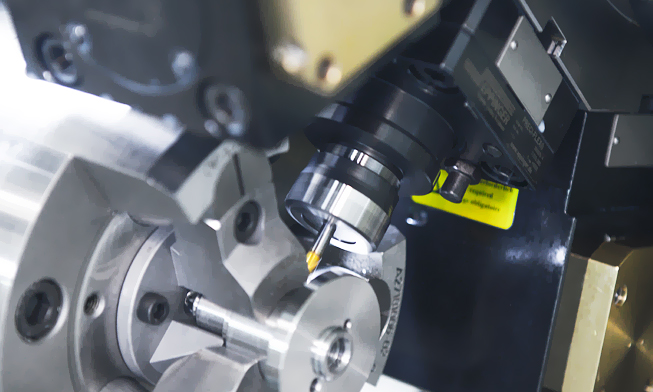

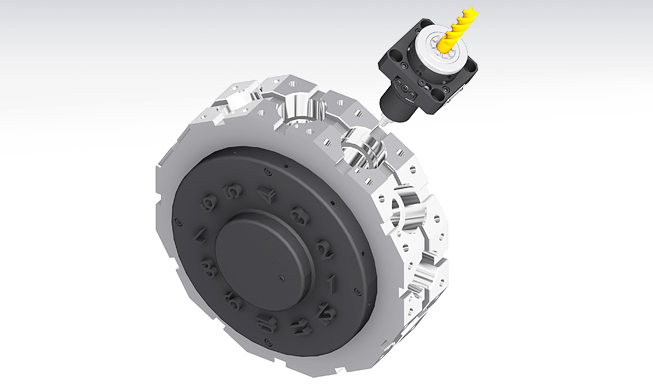

  • Alle Modelle mit getriebeloser Hauptspindel sind mit Fräs-Revolverkopf ausgerüstet.
  • Integrierter Prozess durch Verwendung einer 8″: Gegenspindel, bei Modellen mit Gegenspindel

L300LA | L300LMA | L300LMSA – Datenblatt (PDF)

Spezifikationen

Beschreibung Einheit L300LA L300LMA L300LMSA
Max. Drehdurchmesser mm 500 410 410
Max. Drehlänge mm 1,320 1,280 1,250
Spannfuttergröße inch 10″ 10″ Main 10″
Sub 8″

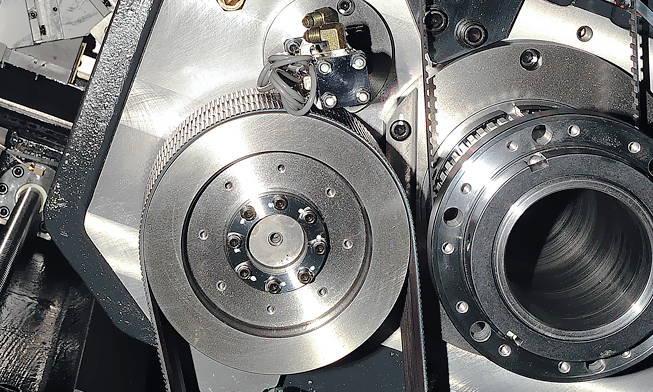

Spindeltyp – GEAR Belt Belt
Spindeldrehzahl r/min 3,600 3,500 3,500
Spindelleistung kW 22/18.5 22/18.5 22/18.5
Spindeldrehmoment N.m 739/622 493.4/414.9 493.4/414.9
Verfahrweg(X/Z) mm 290/1,350 290/1,350 290/1,350/1,200
Schnellverfahrweg(X/Z) m/min 20/24 20/24 20/24/20
Führungstyp – BOX BOX BOX
Anzahl Werkzeuge EA 12 12 12
Werkzeuggröße mm 25/50 25/50 25/50
Drehzahl Fräswerkzeug r/min – 4,000 4,000

Weitere Abbildungen – L300LA | L300LMA | L300LMSA
