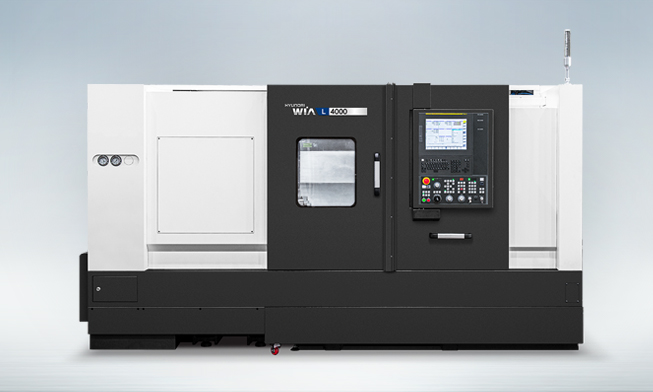

L4000 Series

von | Jan. 24, 2018 | CNC Drehzentrum

Features

  • Spindel Ideal für schwere Schneidarbeiten
  • 40% Verbesserung des Drehmoments im Vergleich zum Vorgängermodell
  • Verbesserung der Bearbeitungsleistung durch Anwendung des Bzi-Sensors als Standard

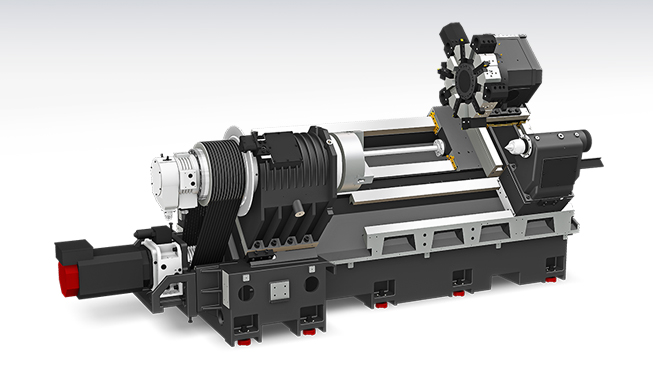

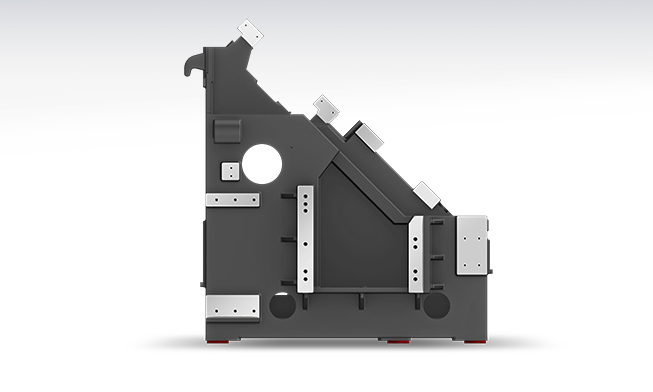

  • Steifigkeit durch Boxführungen gesichert
  • Erhöhte Kontaktfläche zwischen dem Sattel und dem Querschlitten
  • Erhöhte Schwenkbewegung für die Bearbeitung großer Werkstücke

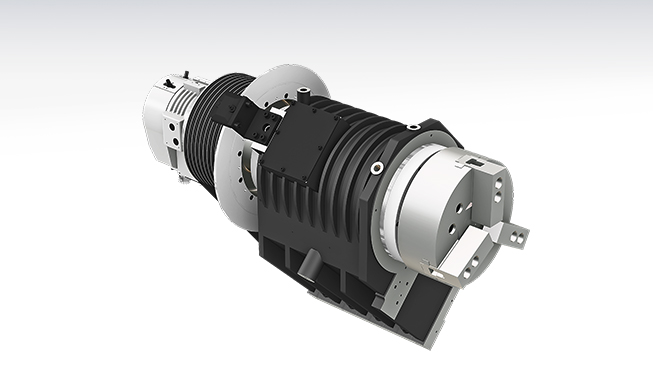

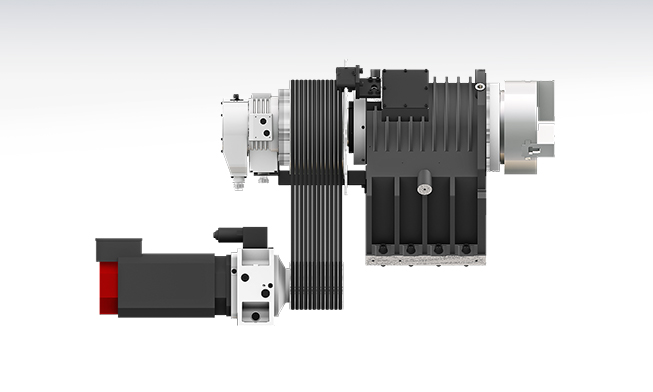

  • Optional Hochleistungsgetriebespindel für L4000/L/M/LM (max. 2.000 U/min/37 kW/3.378 Nm)

L4000 – Datenblatt (PDF)

Spezifikationen

Beschreibung Einheit L4000 L4000M L4000C L4000MC
Max. Drehdurchmesser mm 570 570 570 570
Max. Drehlänge mm 1043 958 1025 940

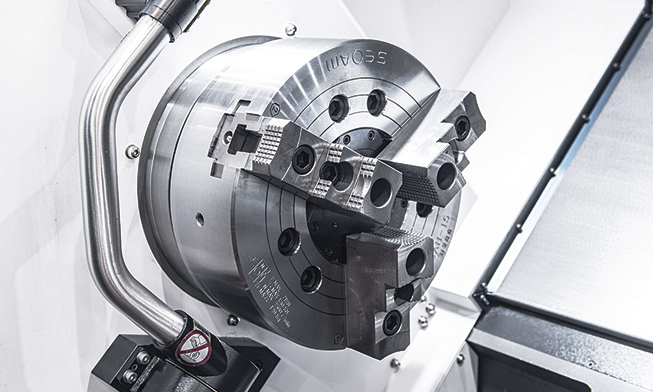

Spannfuttergröße inch 15″ 15″ 21″ 21″
Spindeltyp – GEAR Belt GEAR GEAR
Spindeldrehzahl r/min 2,000 2,000 1,500 1,500
Spindelleistung kW 35 30 37 37
Spindeldrehmoment N.m 2,450 1,611 3,378 1,812
Verfahrweg(X/Z) mm 330/1,105 330/1,105 330/1,105 330/1,105
Schnellverfahrweg(X/Z) m/min 16/20 16/20 16/20 16/20
Führungstyp – BOX BOX BOX BOX

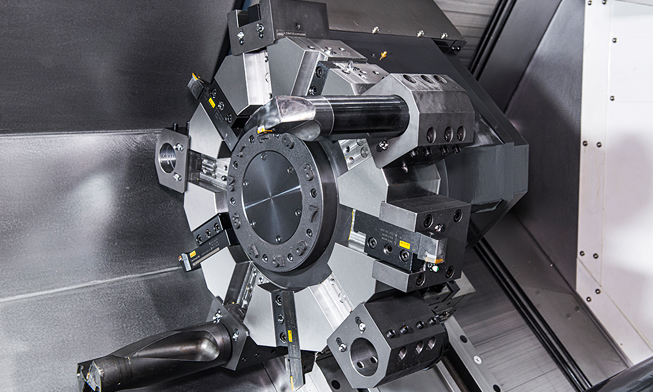

Anzahl Werkzeuge EA 10 12 10 10
Werkzeuggröße mm 32/60 32/60 32/60 32/60
Drehzahl Fräswerkzeug r/min – 4,000 – 4,000

Weitere Abbildungen – L4000 | L4000M | L4000C | L4000MC
