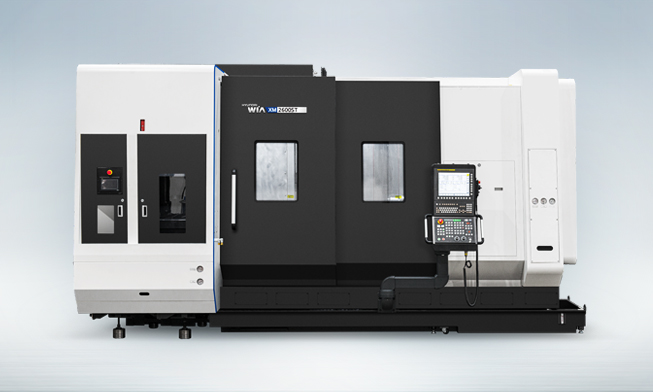

XM2600 Series

von | Jan. 24, 2018 | CNC Drehzentrum

Features

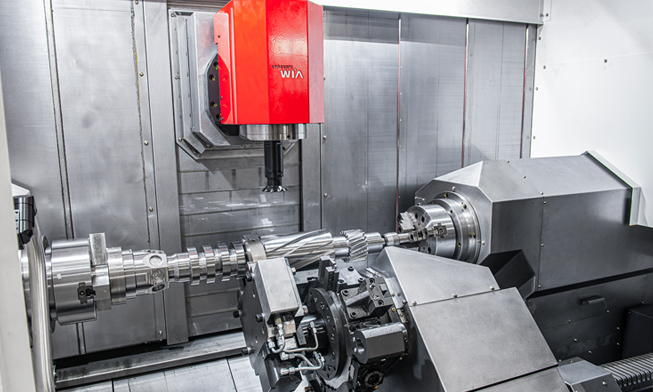

  • Die Verwendung eines Fräskopfes mit integrierter B-Achse (0,0001 Steuerung) ermöglicht es dem Bediener, Dreh- und Fräsarbeiten perfekt in Einklang zu bringen

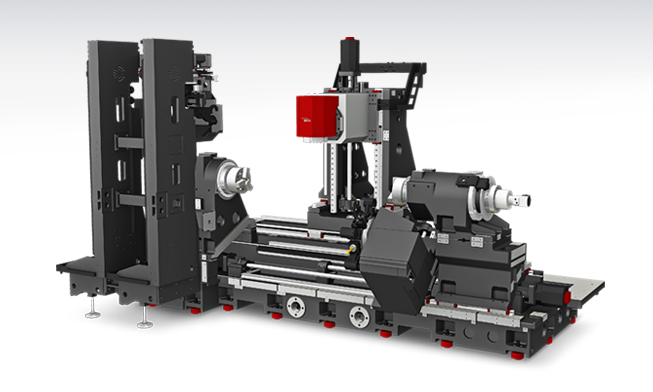

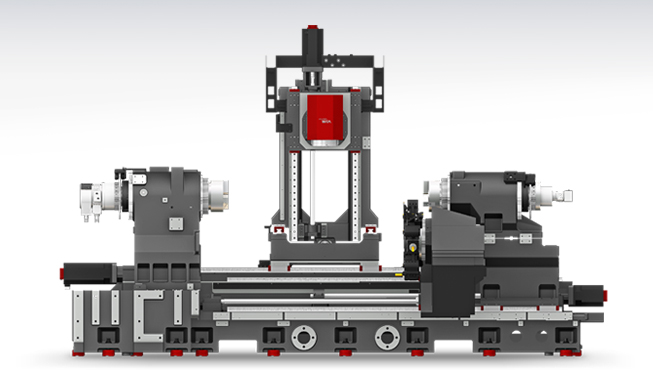

  • Die hochsteife Y-Achsen-Struktur ermöglicht die Bearbeitung verschiedenster Formen
  • Anwendung des CAPTO C6-Werkzeugs für Hochgeschwindigkeits-Komplexbearbeitung
  • Das Modell verfügt über eingebaute Haupt- und Gegenspindeln mit hoher Leistung und hohem Drehmoment

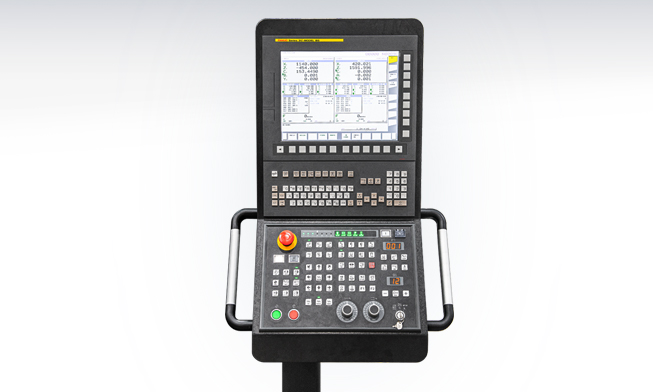

  • Übernahme des neuesten FANUC 31i-B5 PLUS

XM2600 Series – Datenblatt (PDF)

Spezifikationen

Beschreibung Einheit XM2600 XM2600S XM2600ST
Max. Drehdurchmesser mm 660 660 660
Max. Drehlänge mm 1,540 1,540 1,540
Spannfuttergröße inch Main 10″ Main 10″
Sub 10″		 Main 10″
Sub 10″
Spindeltyp – Built in Built in Built in
Spindeldrehzahl r/min 4,000 4,000 4,000
Spindelleistung kW 30/22 30/22 30/22
Spindeldrehmoment N.m 724/410 724/410 724/410
Führungstyp – LM LM LM

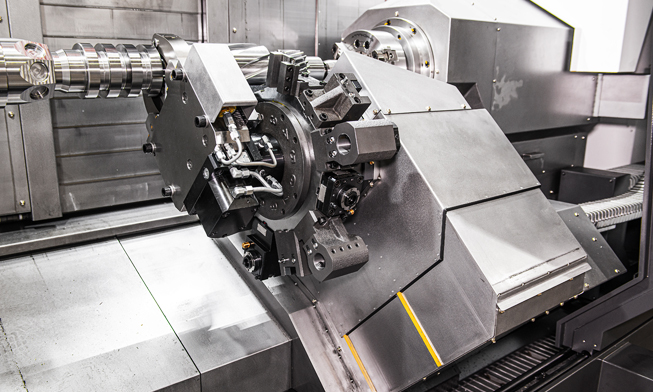

Anzahl Werkzeuge EA Mill head : 40T Mill head : 40T Mill head : 40T / Turret : 12T
Werkzeuggröße mm Mill head : D Ø130/ L450 Mill head : D Ø130/ L450 Mill head : D Ø130/ L450 / Turret : □25/Ø40
Drehzahl Fräswerkzeug r/min Mill head : 12,000 Mill head : 12,000 Mill head : 12,000 / Turret : 5,000
Verfahrweg(X1/Z1/Y/X2/Z2/A) mm 695/1,585/300/-/-/1,540 695/1,585/300/-/-/1,540 695/1,585/300/235/1,540/1,540

Weitere Abbildungen – XM2600 | XM2600S | XM2600ST
