Features
- Doppelte Tischstruktur für hohe Produktivität
- Direkte Spindel mit max. 15.000 U/min
- Hochgeschwindigkeits-/Hochsteifigkeits-LM-Führung in allen Achsen
- Eilganggeschwindigkeit (X/Y/Z): 42/42/42 m/min
- 42-Werkzeug-Wechsler vom Typ ATC
- Geeignet für eine Linienproduktionsanordnung (Maschinenbreite 1,9 m)
Spezifikationen
| Beschreibung | Einheit | KF5200D |
|---|---|---|
| Tischgröße | mm | 2 – 860×570 |
| Max. Belastbarkeit | kg | 2 – 350 |
| Spindelantriebsmethode | – | Direct |
| Spindelkonus | – | BBT40 |
| Spindeldrehzahl | r/min | 8,000 |
| Spindelleistung | kW | 25/15 |
| Spindeldrehmoment | N.m | 159/95.5 |
| Verfahrweg(X/Y/Z) | mm | 760/520/570 |
| Schnellvorschubrate(X/Y/Z) | m/min | 42/42/42 |
| Führungstyp | – | LM |
| Anzahl an Werkzeugen | EA | 42 |
| Werkzeugwechselzeit(Chip To Chip) | sec | 3.9 |
Weitere Abbildungen – KF5200D
-

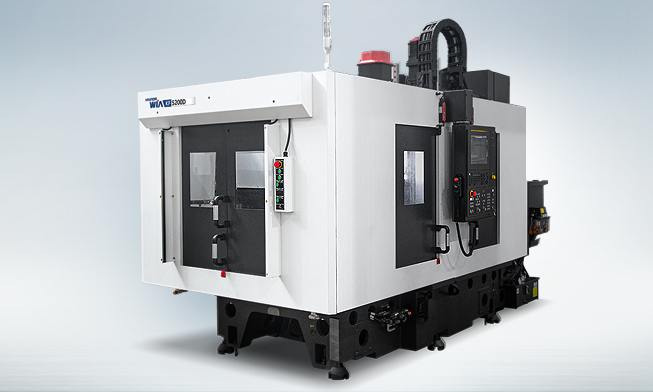

- kf5200d_big02
-

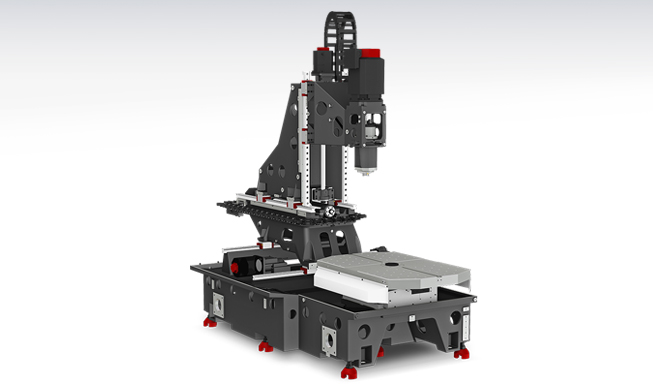

- kf5200d_big03
-

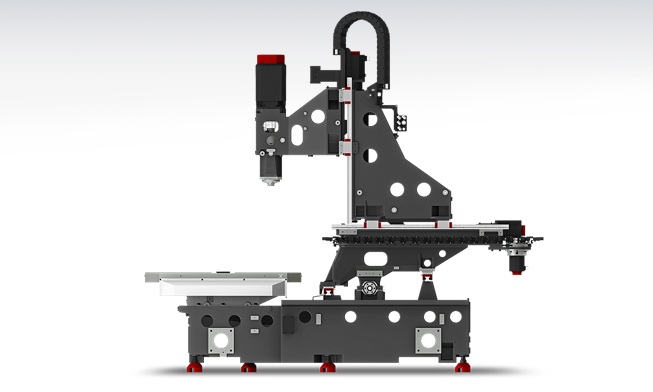

- kf5200d_big04
-

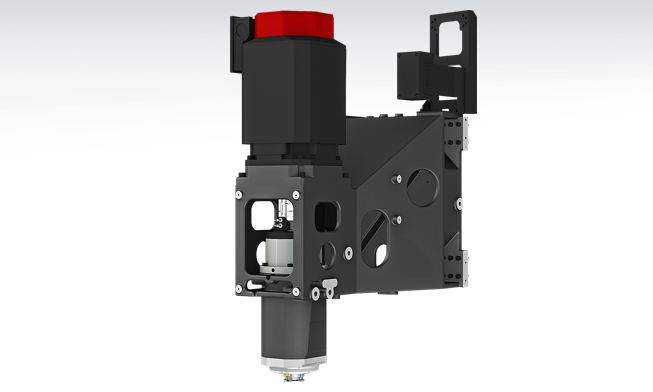

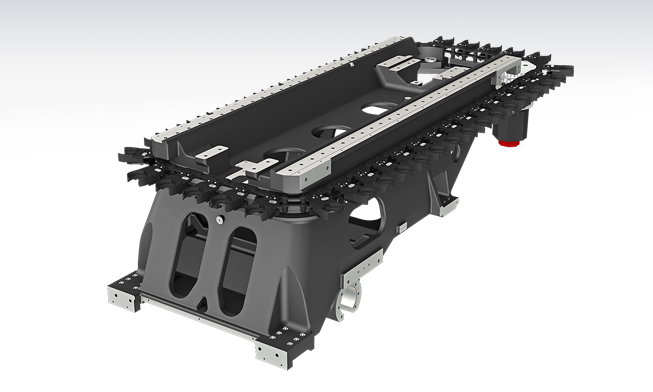

- kf5200d_big05
-
- kf5200d_big06
-

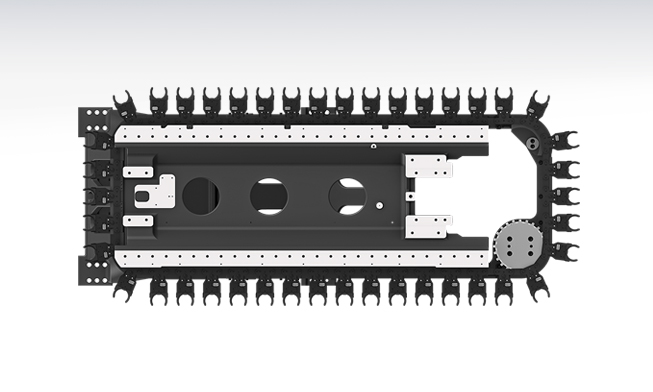

- kf5200d_big07
-

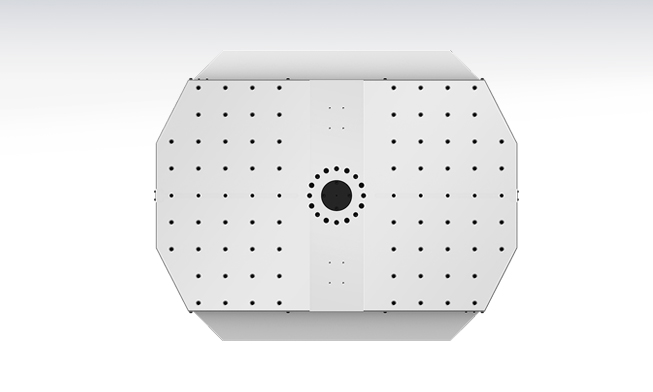

- kf5200d_big08
-

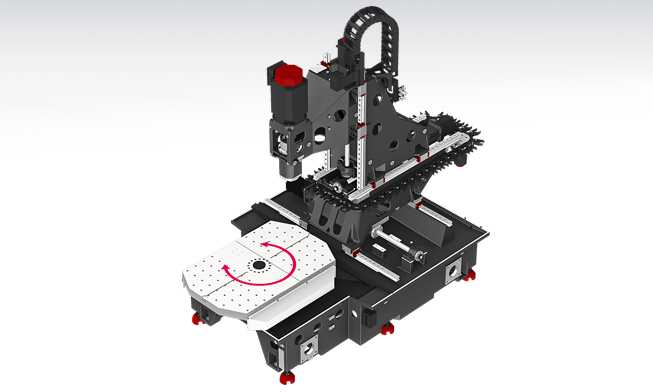

- kf5200d_big09
