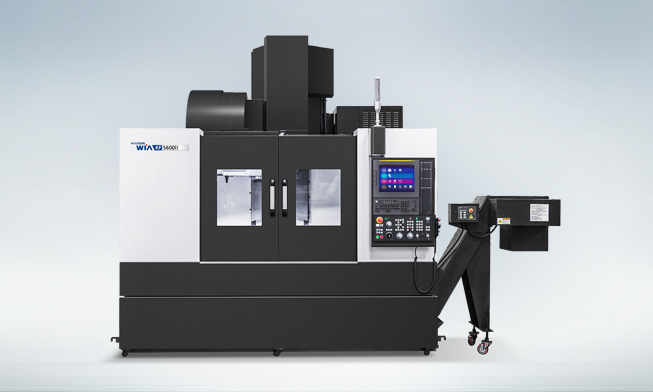

KF5600 II Standard Type

von | Jan. 24, 2018 | CNC Fräs Bearbeitungszentrum

KF5600C(STD) | KF5600C(OPT1) | KF5600C(OPT2)

Features

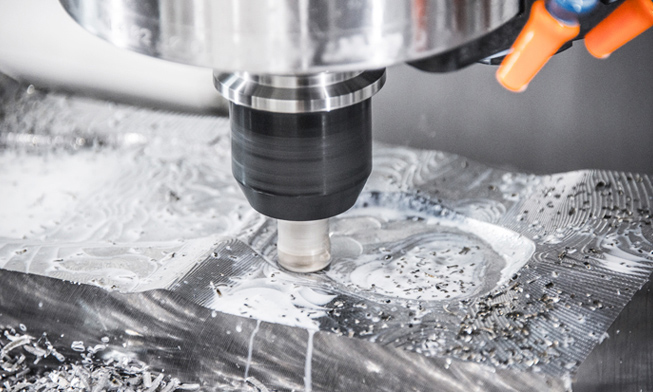

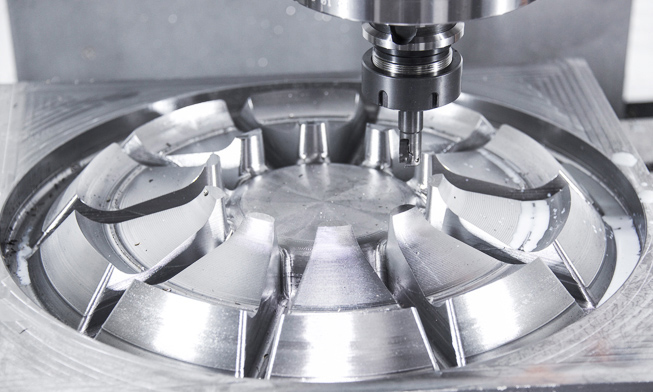

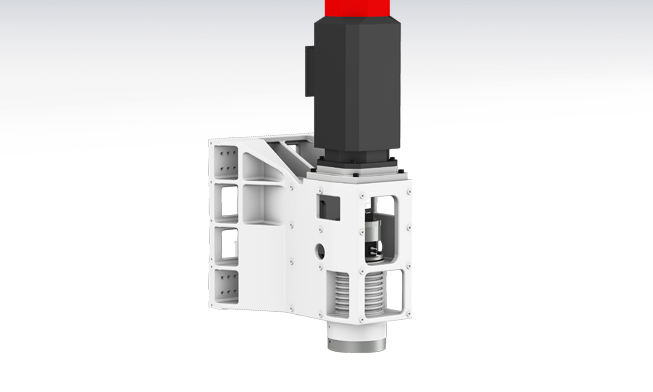

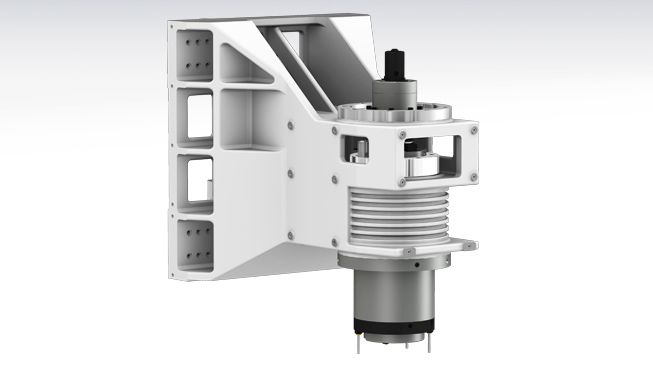

  • Hochpräzises Bearbeiten durch verbesserte Spindelqualität

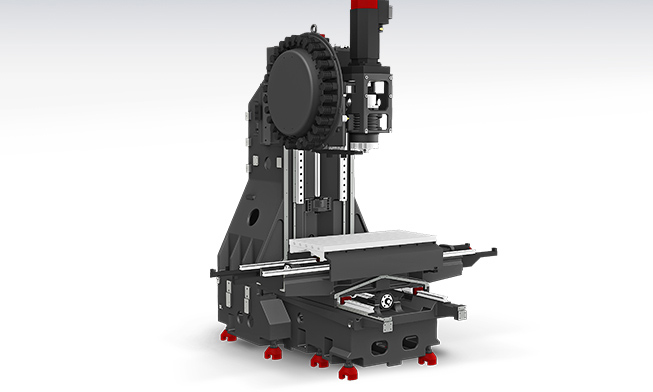

  • Hochgeschwindigkeits-Rollenführungstyp LM in allen Achsen

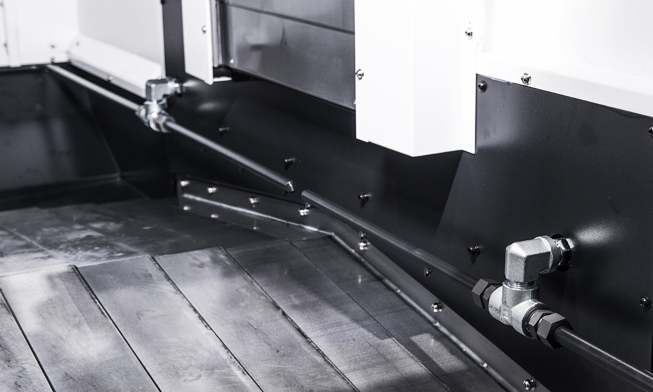

  • Verbesserte Spanabfuhrfähigkeiten durch Anwendung des oberen Förderbandtyps
  • Verschiedene Motoren und Säulen für maßgeschneidertes Bearbeiten
  • Verbesserte Benutzerfreundlichkeit durch Anwendung des neuesten Controllers von FANUC

KF5600II Standard Type – Datenblatt (PDF)

Spezifikationen

Beschreibung Einheit KF5600 II(8k) KF5600 II(8k-OPT1) KF5600 II(10k-OPT2) KF5600 II(12k-OPT3)
Tischgröße mm 1250×560 1250×560 1250×560 1250×560
Max. Belastbarkeit kg 1,000 1,000 1,000 1,000
Spindelantriebsmethode – Direct Direct Direct Direct
Spindelkonus – BBT40 BBT40 BBT40 HSK-A63
Spindeldrehzahl r/min 8,000 8,000 10,000 12,000
Spindelleistung kW 18.5/11 15/11 18.5/11 18.5/11
Spindeldrehmoment N.m 118/52.5 286/143 118/52.5 118/52.5
Verfahrweg(X/Y/Z) mm 1100/560/520 1100/560/520 1100/560/520 1100/560/520
Schnellvorschubrate(X/Y/Z) m/min 36/36/30 36/36/30 36/36/30 36/36/30
Führungstyp – LM LM LM LM

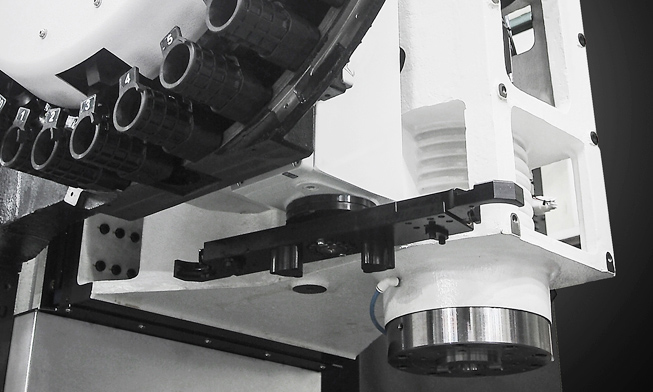

Anzahl an Werkzeugen EA 30 30 30 30
Werkzeugwechselzeit(Chip To Chip) sec 3.2 3.2 3.2 3.2

Weitere Abbildungen – KF5600C(STD) | KF5600C(OPT1) | KF5600C(OPT2)
