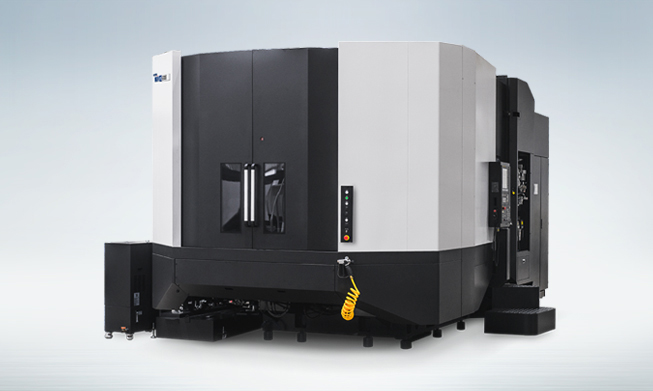

HS6300 II | HS8000 II

von | Jan. 24, 2018 | CNC Horizontal-Bearbeitungszentrum

HS6300 II | HS8000 II

Features

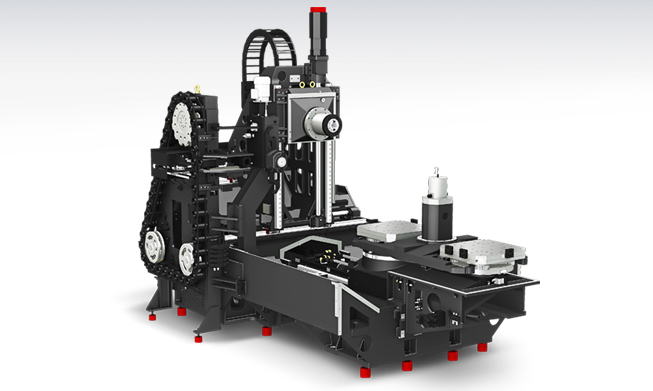

  • Hochsteife Kastenstruktur
  • Ein symmetrisches Strukturdesign mit dem Schwerpunkt der Z-Achse und Transferachse, das leicht zu handhaben ist
  • Einfache Späneentsorgung durch direkte Späneabfuhr
  • Beste Eilganggeschwindigkeit in seiner Klasse von 60m/min (2.362ipm)
  • Bearbeitung des größten Werkstücks in seiner Klasse

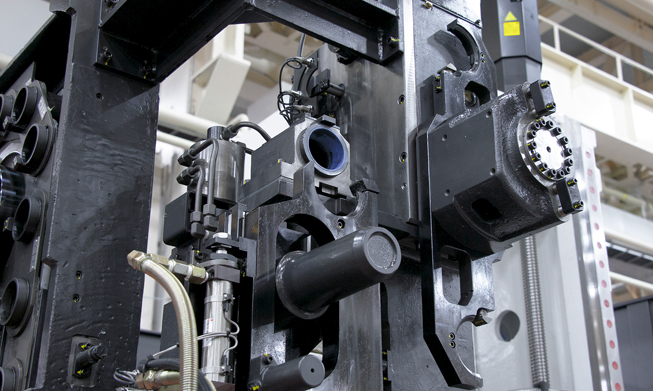

  • ATC-Design, das die größten Werkzeuge seiner Klasse aufnehmen kann

HS6300 II | HS8000 II – Datenblatt (PDF)

Spezifikationen

Beschreibung Einheit HS6300 II HS8000 II
Palettenabmessungen mm 2 – 630×630 2 – 800×800
Max. Belastbarkeit kgf 2 – 1,500 2 – 2,000
Spindelantriebsmethode – Built in Built in
Spindelkonus – BBT50 BBT50
Spindeldrehzahl r/min 10,000 10,000
Spindelleistung kW 45/25 45/25
Spindeldrehmoment N.m 623/305 623/305
Verfahrweg(X/Y/Z) mm 1,050/900/1,000 1,400/1,200/1,370
Schnellvorschubrate(X/Y/Z) m/min 60/60/60 50/50/50
Führungstyp – LM LM
Anzahl an Werkzeugen EA 40 40
Werkzeugwechselzeit
(Chip To Chip)		 sec 4.9 5.4
Anzahl Paletten EA 2 2
APC Typ – DIRECT TURN DIRECT TURN
APC Wechselzeit sec 12 16

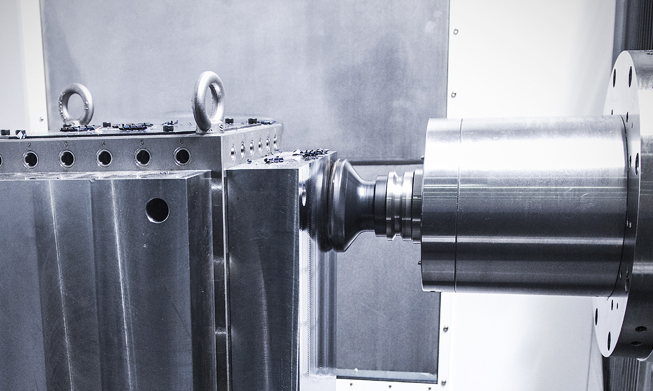

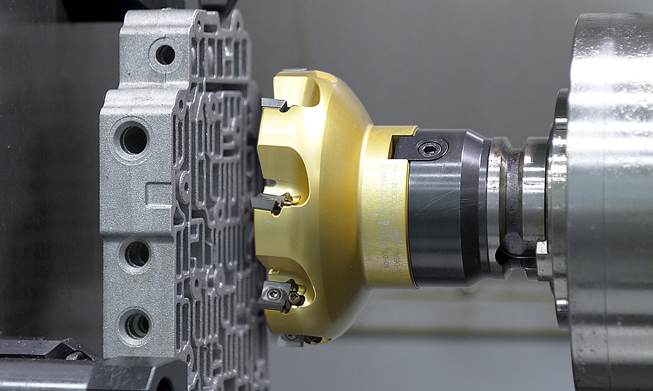

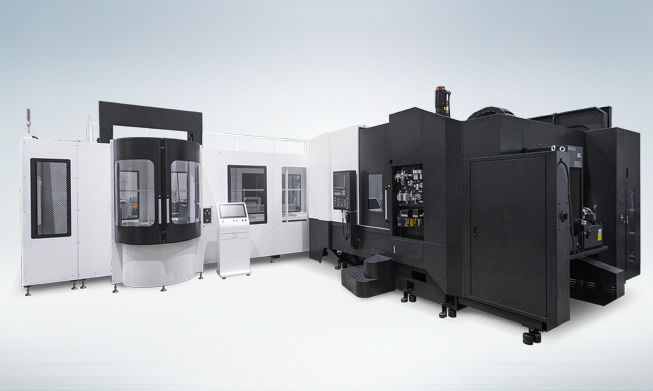

Weitere Abbildungen – HS6300 II | HS8000 II
