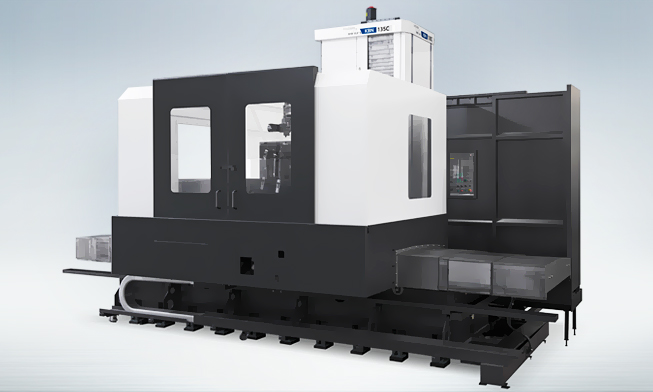

KBN135C

Features

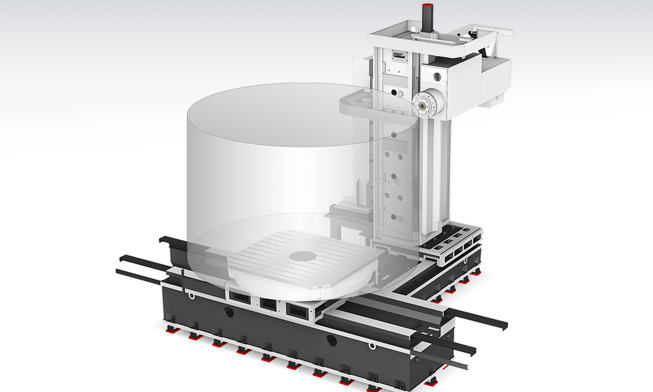

Einzelbett für X- und Z-Achse für höchste Präzision (KB135)

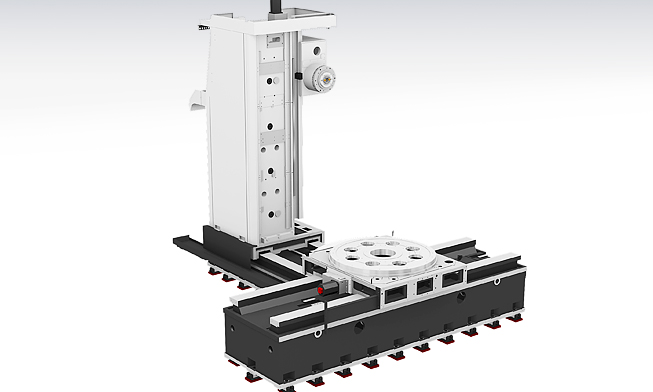

Verfahrbarer Säulenaufbau für hohe Belastung und schwere Schneidanforderungen (KB135C)
Wählbare X- und X-Achse bis zu 1000mm(39.3″) bzw. 500mm(19.6″)

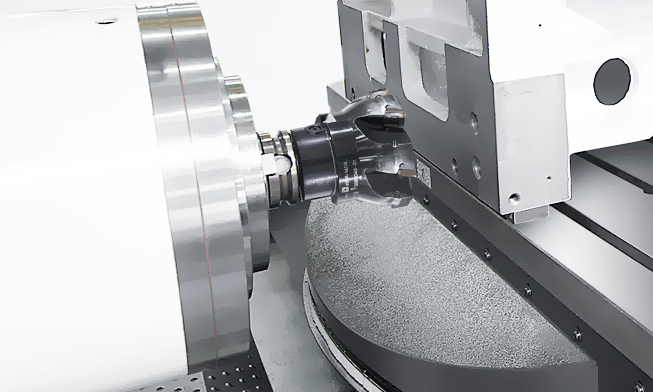

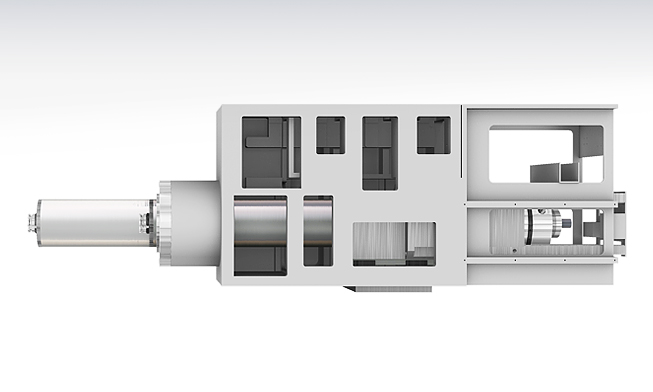

3-stufiger Hauptspindelantrieb für schweres Schneiden

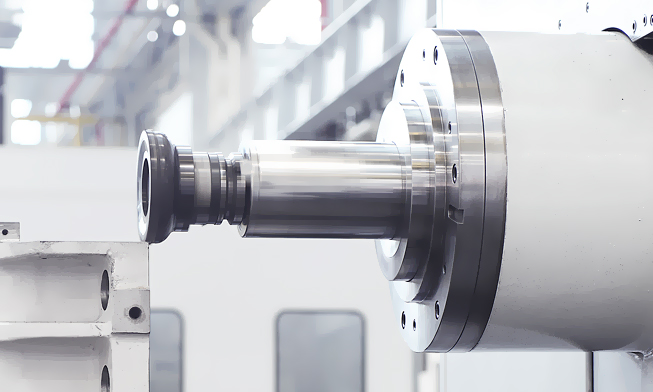

Optimale Bohrprozesse mit W-Achsen Verfahrweg von 700mm (27.5″)
Ausgestattet mit Standardlinearskala Radialskala für hohe Präzision

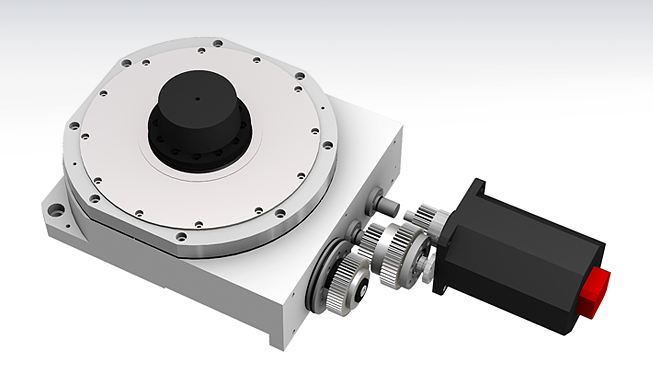

Standard Positionsencoder Installation an der B-Achse für hochpräzises Positions-Feedback

Beschreibung	Einheit	KBN135C

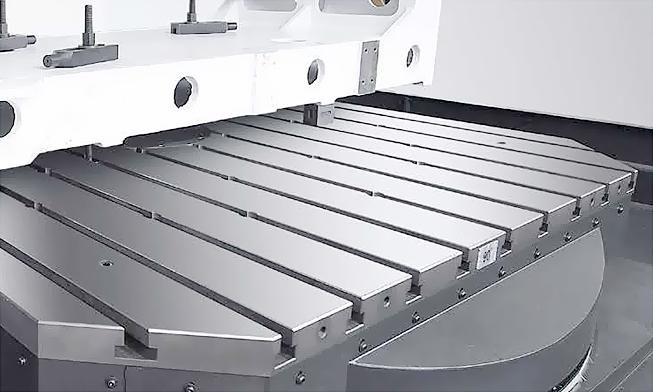

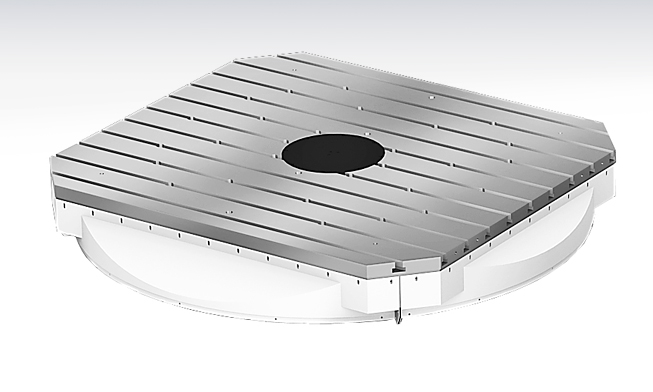

Palettenabmessungen	mm	2,000×1,800
Max. Belastbarkeit	kgf	15,000 [20,000]
Spindelantriebsmethode	–	GEAR(3STEP)
Spindelkonus	–	BT50
Spindeldrehzahl	r/min	2,000
Spindelleistung	kw	22/18.5
Spindeldrehmoment	N.m	3,112/2,617
Verfahrweg(X/Y/Z)	mm	3,000/2,000/1,600
Verfahrweg(A/C)	deg	700(W-axis)
Schnellvorschubrate(X/Y/Z)	m/min	10/10/10
Schnellvorschubrate(A/C)	r/min	8(W-axis)
Führungstyp	–	BOX

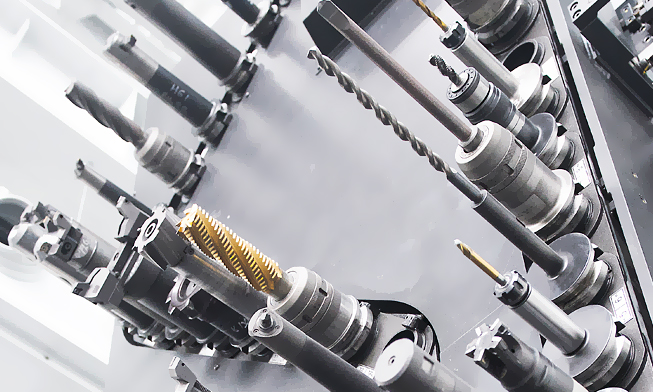

Anzahl an Werkzeugen	EA	40
Werkzeugwechselzeit (Chip To Chip)	sec	33.2
