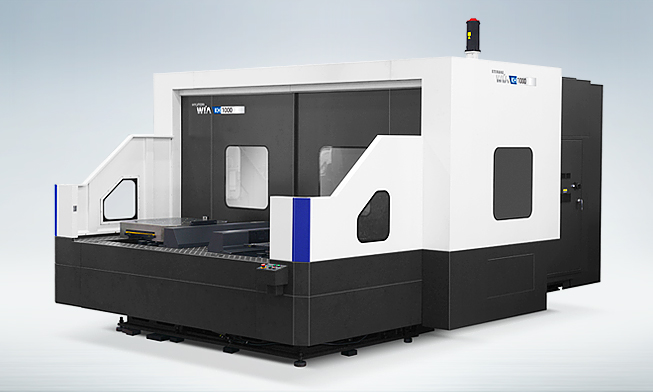

KH1000

Features

Größter Arbeitsbereich dieser Klasse mit einer maximalen Werkstückgröße von 1150(45.2″) und 1150mm(45.2″) Höhe
Spindeln mit hohem Drehmoment und einer Geschwindigkeit von 8,000 und 4,500 U/min
BBT50 2-stufige Getriebehauptspindeln für hohe Steifigkeit

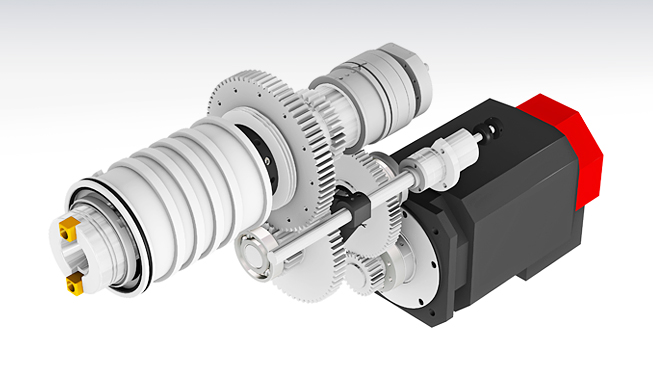

2-stufige Getriebespindel für kraftvolles Arbeiten
Standard Hauptspindelkühlung für eine hohe Genauigkeit

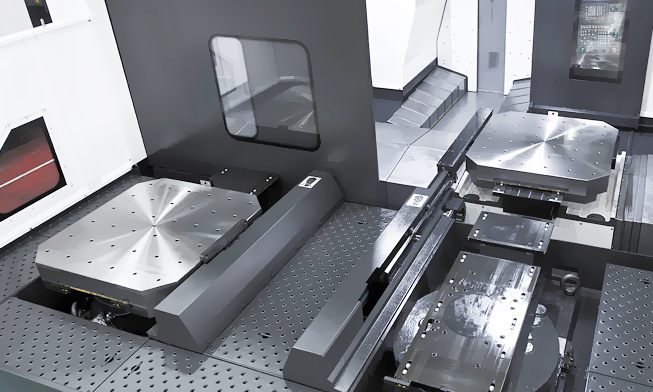

Shuttle APC Palettenwechsler
Führungen an allen Achsen für hohe Steifigkeit

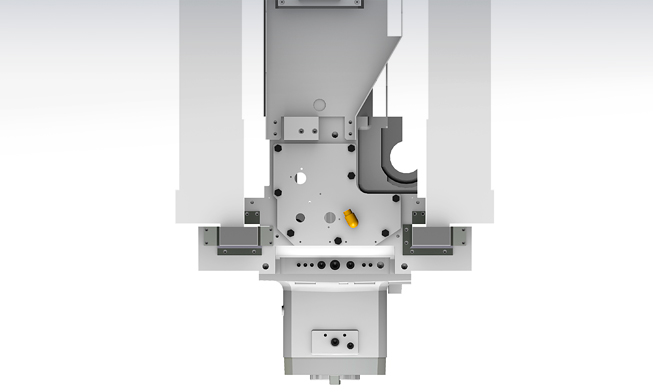

Führungsfläche der Y-Achse für 8 Flächen
Spezialsäulen, die thermische Ausdehnung minimieren

Beschreibung	Einheit	KH1000

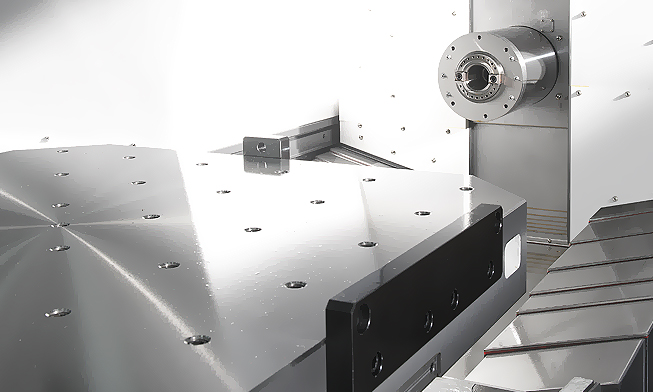

Palettenabmessungen	mm	1,000×1,000
Max. Belastbarkeit	kgf	2 – 3,000
Spindelantriebsmethode	–	GEAR(2STEP)
Spindelkonus	–	BBT50
Spindeldrehzahl	r/min	8,000
Spindelleistung	kw	26/22
Spindeldrehmoment	N.m	807/686
Verfahrweg(X/Y/Z)	mm	2,100/1,350/1,400
Schnellvorschubrate(X/Y/Z)	m/min	20/20/20
Führungstyp	–	BOX

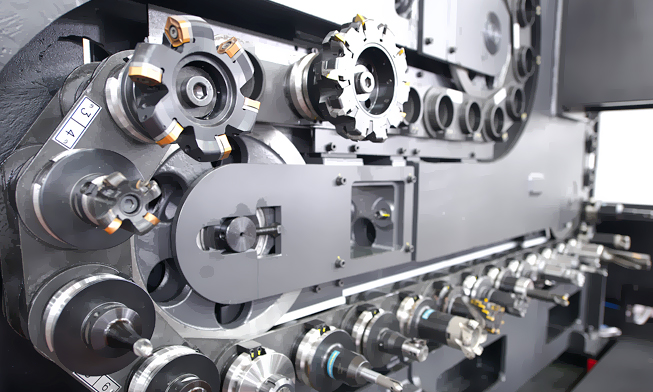

Anzahl an Werkzeugen	EA	60
Werkzeugwechselzeit (Chip To Chip)	sec	16.7
Anzahl Paletten	EA	2
APC Typ	–	SHUTTLE
APC Wechselzeit	sec	110
